色多多网站色多多污版下载色多多视频在线至今發展曆程

第一代紅外熱輻射結構（2005年）

00001. 色多多网站成立並通過學習國外色多多污版下载色多多视频在线引入了紅外熱輻射加熱結構，使用紅外發熱管+發射板結構傳遞熱量，屬於基礎型色多多污版下载，在國內廣泛使用且成本較低。熱能傳遞集中於元件表麵，局部升溫速率快，適合小型元件密集焊接，符合當時的國內低端簡易產品焊接工藝要求並沿用至今。

紅外加熱色多多污版下载

00002. 紅外加熱優點：

00003. 波長與焊料吸收波段匹配（1–5μm），能快速穿透焊膏激活助焊劑離子化，提升潤濕性並加速溶劑揮發，減少焊料飛濺。

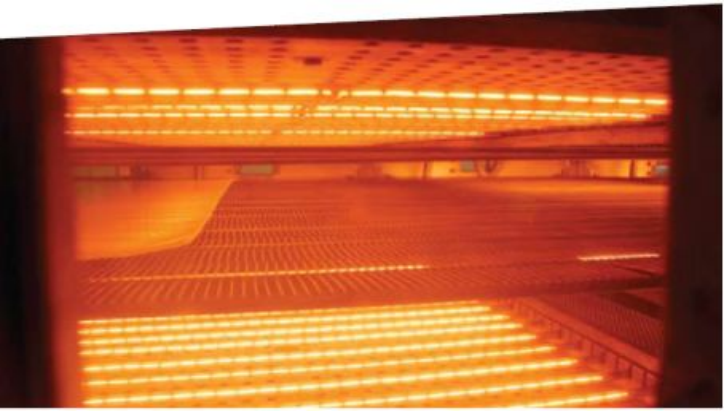

上紅外+下紅外加熱

00004. 這類色多多视频在线雖沿用至今但局限於某類隻適合光熱傳遞的產品。

00005. 例如我司客戶香港恩達集團國內子公司在2024年采購我司2台大型22溫區紅外輻射色多多污版下载用於豐田、本田、大眾、寶馬、奧迪等品牌車用PCB板碳油固化，由於碳油固化的特殊性，必須使用中波紅外燈管加熱。

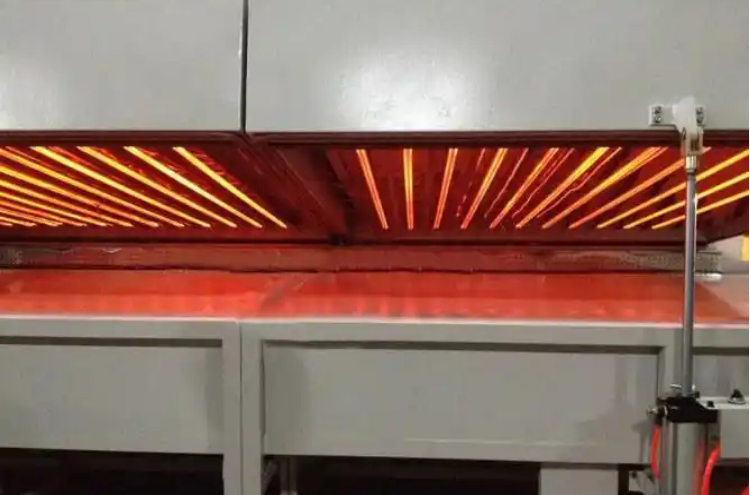

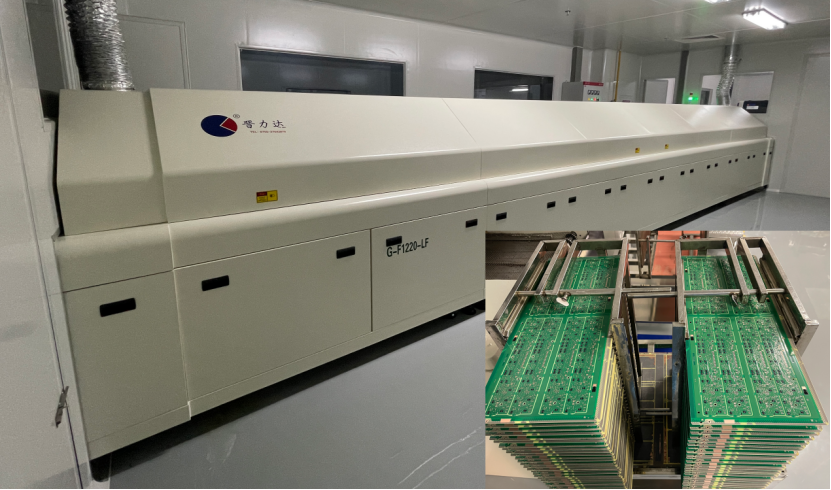

恩達集團現場22溫區色多多污版下载以及碳油固化產品

00006. 此色多多视频在线相對於SMT行業缺點非常明顯，行業內已完全棄用此色多多视频在线：

00007. 光輻射的局限性（陰影效應）

紅外輻射穿透能力弱，高層元件或密集布局會遮擋光輻射路徑，導致陰影區域（如引腳、大元件）加熱不足，小元件過熱，且光無法輻射到QFN等芯片底部焊點，造成溫度偏差極大引發虛焊或冷焊，隻適合一些簡單的線路板焊接，例如：普通LED燈板。

元件顏色差異（深色吸熱強、淺色反射多）造成局部溫差，深色器件易過熱損壞，淺色區域焊接不良。

熱效率較低（5–15W/m²K）

‌溫度均勻性差‌

板麵材料導熱係數差異（如陶瓷基板與塑料元件）導致吸熱不均，需精確匹配輻射波長與基板特性，否則易出現邊緣與中心溫差10-20℃的問題。

‌熱應力風險‌

局部快速升溫會因元件與PCB膨脹係數不匹配引發熱應力裂紋，對柔性基板或微焊點可靠性影響顯著。

第二代熱風加熱結構（2007年）

色多多网站自行研發熱風循環色多多视频在线，通過高溫馬達+風葉吹風，使發熱管加熱變為熱風，側位回風形成循環，熱風結構熱傳遞效率顯著提升（30–50W/m²K），消除了陰影效應和顏色對吸熱的影響，成為當時主流色多多视频在线。

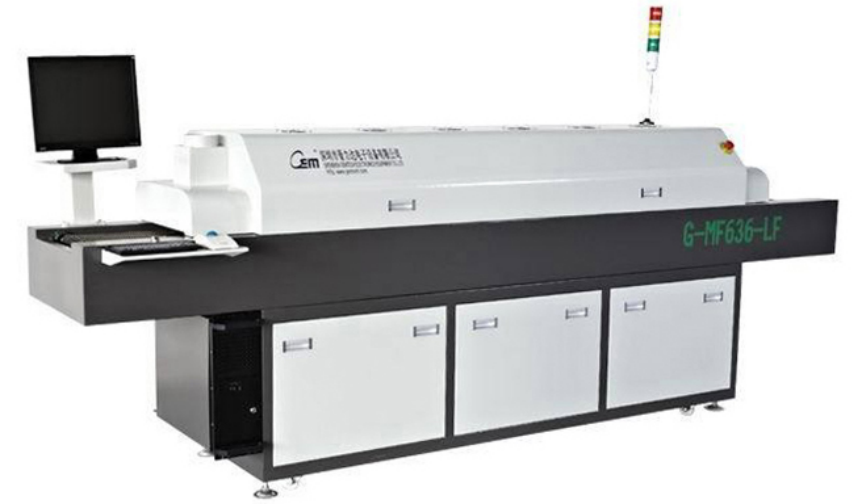

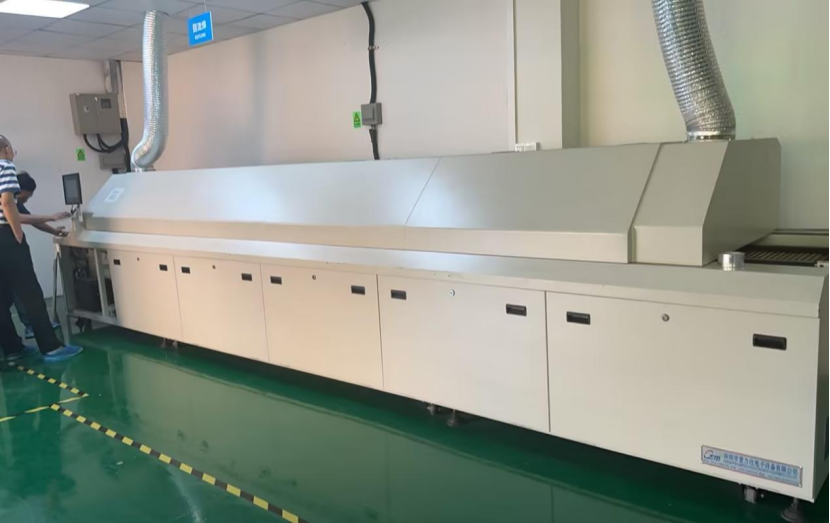

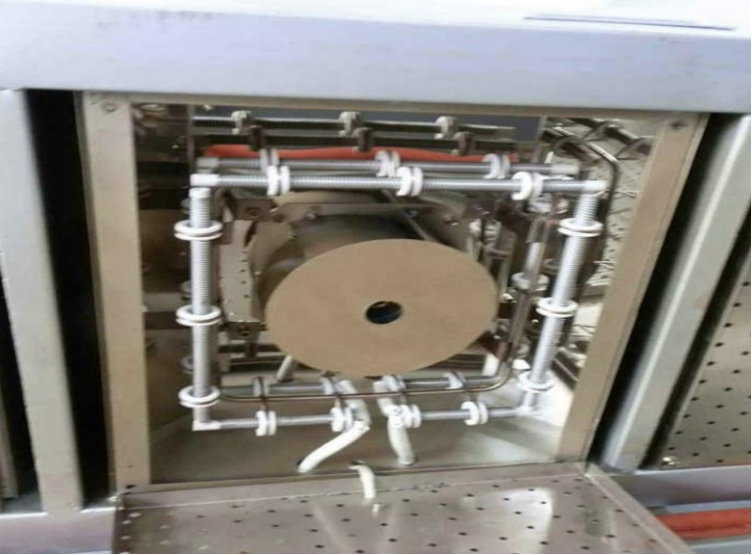

風葉熱風結構色多多污版下载

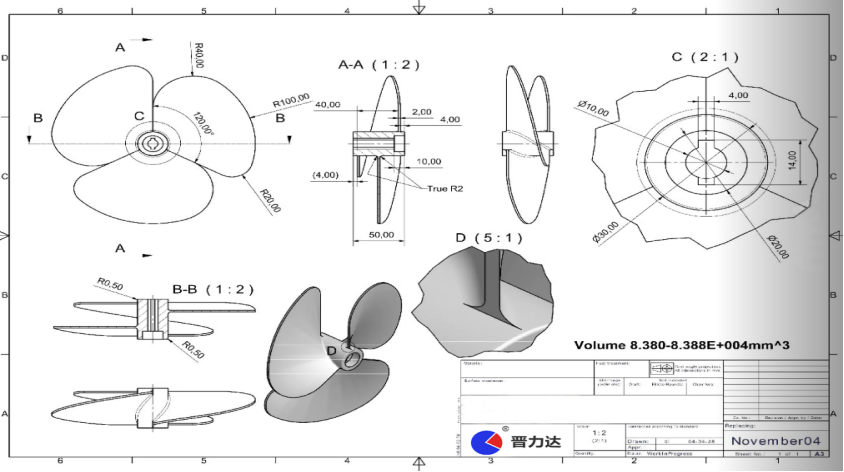

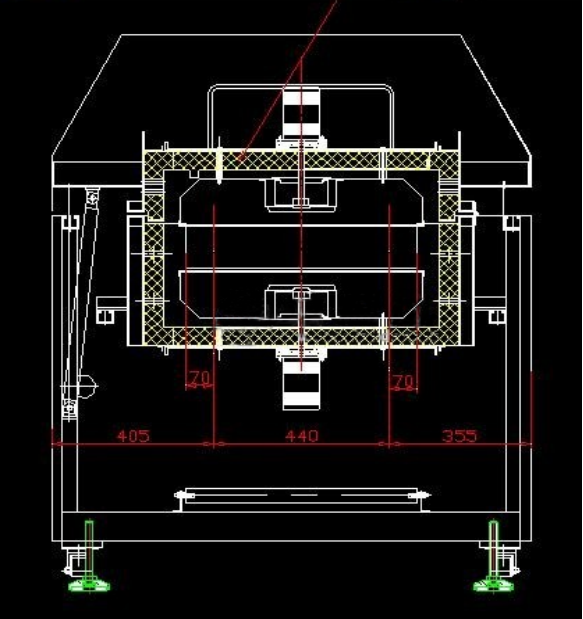

風葉設計圖

熱風加熱優點：

解決連接器/QFN底部冷焊問題（填充不足率↓80%）；

提升產品整體分布溫差，橫向溫差5-8℃，消除陰影效應，降低大量焊接不良。

缺點：

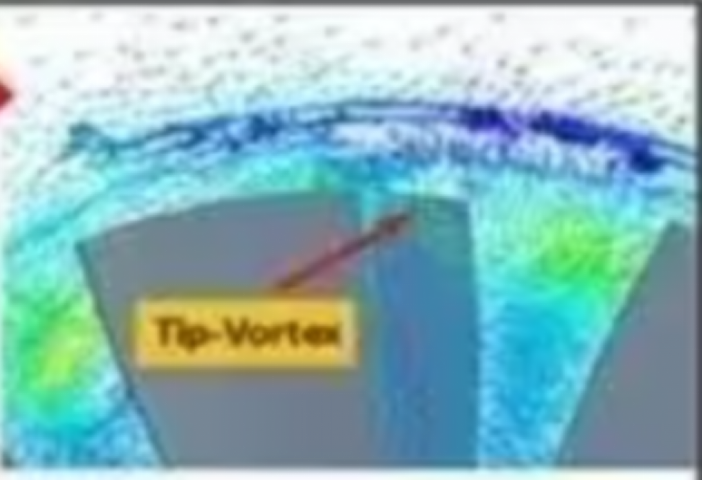

‌扇葉尖端效應（溫區中間風速低，兩側風速高）‌

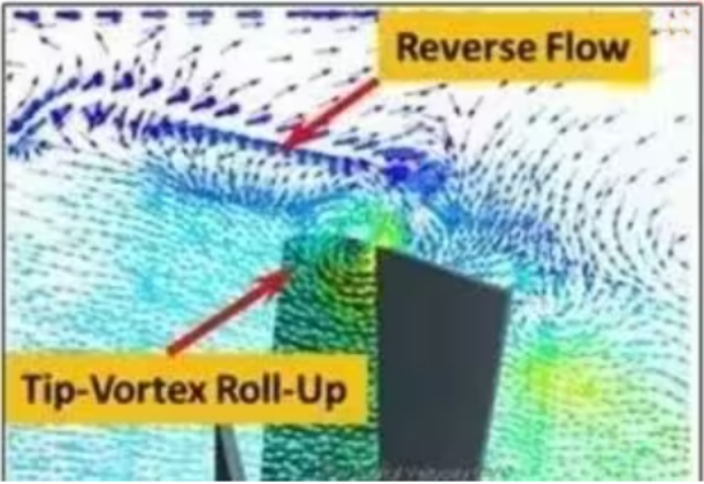

1，風扇葉片旋轉時，葉尖線速度最大，形成強離心氣流集中於外圍；而中心區域線速度低，氣壓梯度小，導致熱風明顯減弱（物理特性），類似飛機翼尖渦流原理，中心形成低壓區，故由於風葉結構的限製，導致溫區橫向溫差大。

2，發熱管結構限製導致溫度滯後傳遞。

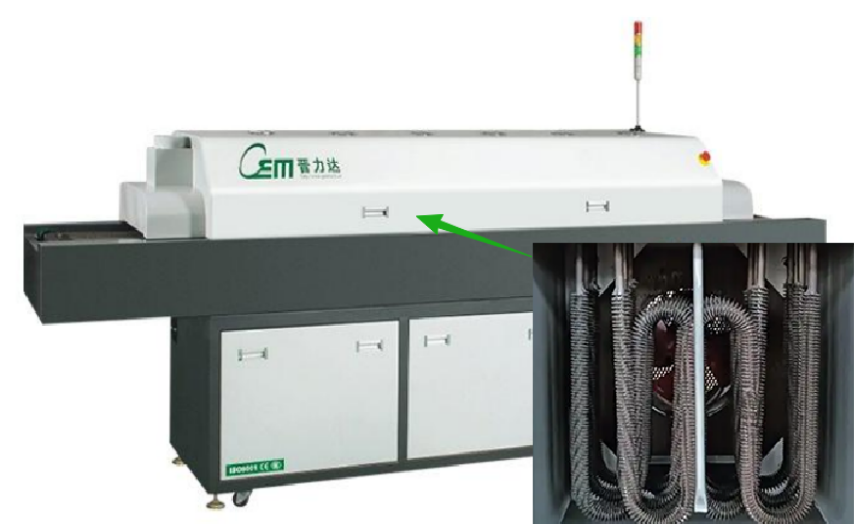

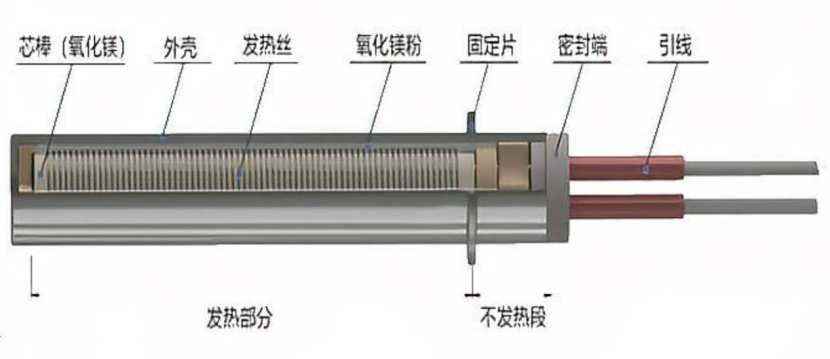

發熱管結構圖

‌
發熱管通電加熱後，熱量需層層傳遞至產品：內部加熱絲→填充的絕緣導熱介質氧化鎂粉→不鏽鋼金屬管壁→風葉吹至目標物體，因結構導熱速率有限及熱容效應，待數秒後目標物體無法快速升溫，傳統電熱管的熱滯後可達數秒至數十秒‌。

3，風葉結構限製，無法形成強增壓微循環結構，對於銅、鋁基板，帶工裝治具等吸熱產品的熱穿透性弱。

上訴3個缺點導致此款結構的色多多污版下载無法適應國內不斷更新換代的各類越發高端的產品需求，於2012年升級改進。

第三代增壓熱風結構（2012年）

風葉熱風加熱結構的穿透力不足，而風輪增壓式熱風結構正是為解決這個問題誕生的，色多多污版下载增壓熱風結構的核心原理是通過強製高壓氣流穿透高元件陰影區，解決傳統熱風爐的熱傳遞不均勻問題。

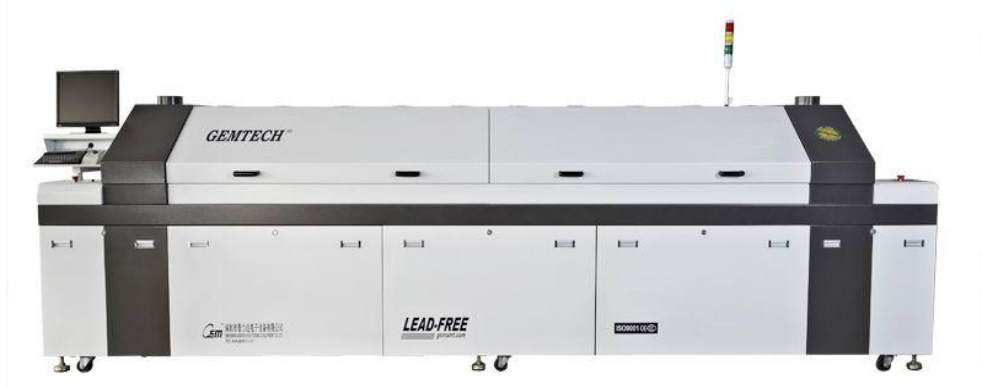

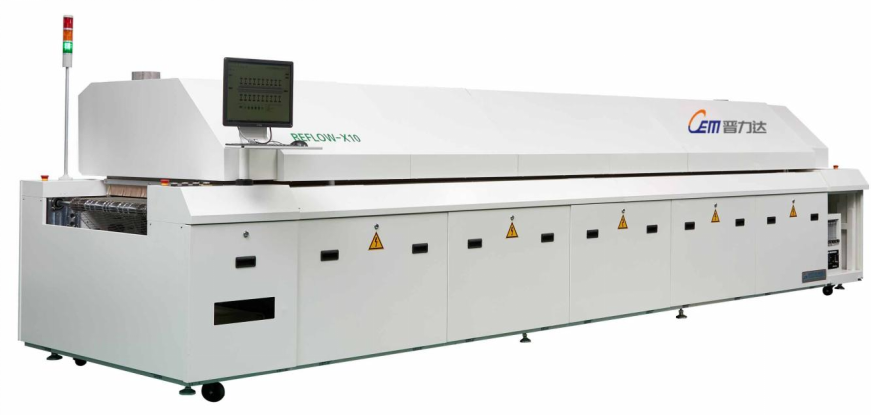

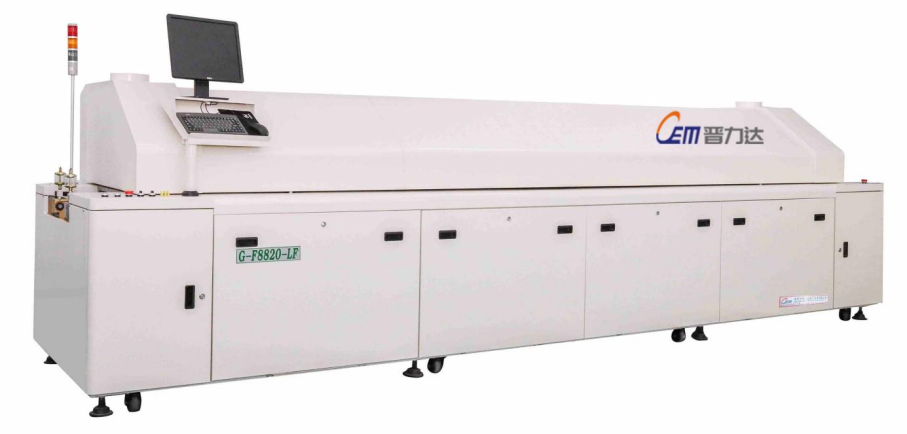

第三代增壓熱風色多多污版下载

設計優缺點：

1. ‌熱風生成與增壓機製‌

· 馬達驅動‌：馬達驅動吸入氣體，通過風輪加速器加壓形成高速氣流。

· ‌氣體加熱‌：加壓後的氣流流經發熱絲加熱模塊，轉化為高溫熱風。

· ‌增壓目的‌：增加氣流壓力可提升熱風穿透力和流速，確保熱量快速均勻滲透至電路板縫隙與元件底部，避免局部溫差。

2. ‌熱風循環與分布設計‌

· ‌雙循環係統‌：設備采用獨立的上下溫區多孔式噴嘴設計，強製熱風在爐膛內循環流動。

· ‌均勻控溫‌：噴嘴陣列分布及風壓調節保證熱量覆蓋整個焊接區域，減少PCB邊緣與中心的溫差。

3. ‌效率優化+動態降效‌

· ‌‌智能溫控‌：通過傳感器實時監測各溫區溫度，調整馬達功率，維持熱場穩定。

· 動態降效：通過PID控溫，待機狀態自動降低能耗，產品進入自動增加加熱頻率。

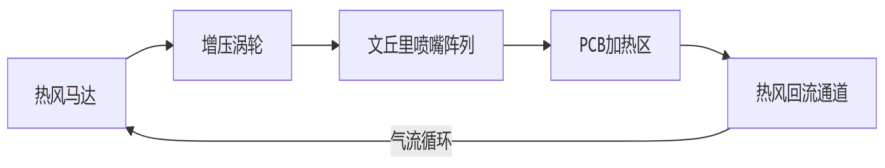

第三代增壓熱風結構設計圖

4. 熱穿透能力革命性提升

10mm高元件底部溫差從 10℃→4℃（解決連接器冷焊）

通孔填充率74%→95%（軍工級IPC-610 Class 3標準）

5. 溫度均勻性突破

PCB板麵橫向溫差從8℃→2-4℃

6.缺點

在國內生產轉型換代的大色多多污视频软件下载大全下，設備在應對較寬產品時，溫度均勻性變差。例如：產品寬度達700mm時，增壓壓力不夠，風速出現兩側與中間溫差大於4℃。

大批量生產重型吸熱產品，回溫較慢，掉溫快。

在維護更換發熱絲時，需要停線，耗時2-4小時，維護時間太長，極大的影響生產進度。

我司與2018年改進升級為蝸殼式熱風結構完美解決上訴所有缺陷。

通孔焊接（2012年）

色多多污版下载通孔焊接（Through-Hole Reflow, THR）色多多视频在线通過將通孔元件（THT）融入SMT流程實現高效生產，THR本質上是將通孔焊接“SMT化”，所以核心優勢必然是效率提升和工藝集成。但缺點也很明顯：對設計、材料和工藝控製的要求都更高。

通孔色多多污版下载（THR）與標準色多多污版下载在設備製造上的核心區別主要體現在焊接對象的差異帶來的工藝控製要求升級。

一、具體差異

 1. ‌熱管理係統設計‌

· ‌通孔色多多污版下载‌：由於通孔元件（THT）引腳需穿透PCB，焊料必須從表層經孔壁流向底層，以及部分產品帶治具，吸熱量大，因此設備需增強加熱能力和回溫速率，例如加大發熱絲功率，提升熱風風速，和回溫速率以及優化熱風循環係統，確保通孔內焊料充分潤濕並形成可靠透錫，熱管理精度要求更高，以避免透錫不足或橋接。

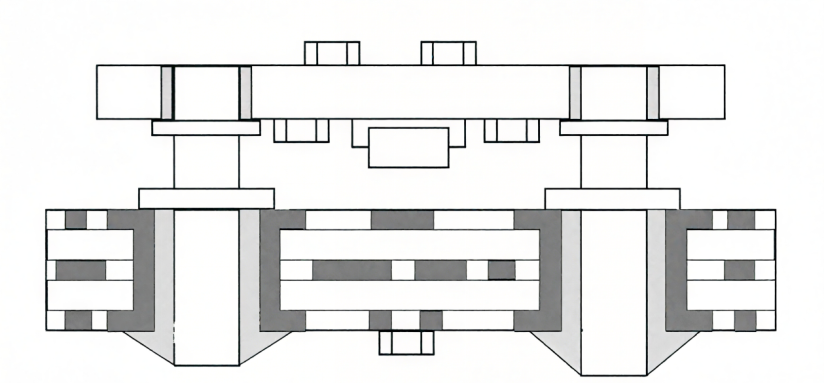

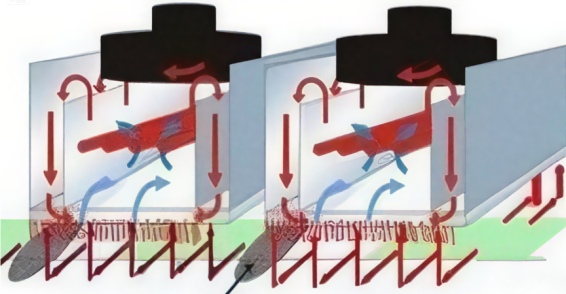

通孔焊接示意圖

2. ‌載具與軌道適應性‌

· ‌標準色多多污版下载‌：PCB通常水平傳輸，載具設計以支撐薄型板卡為主，對元件高度容忍度較低，傳送帶一般以1.8-2mm鋼絲拚接而成，載重低於30kg。

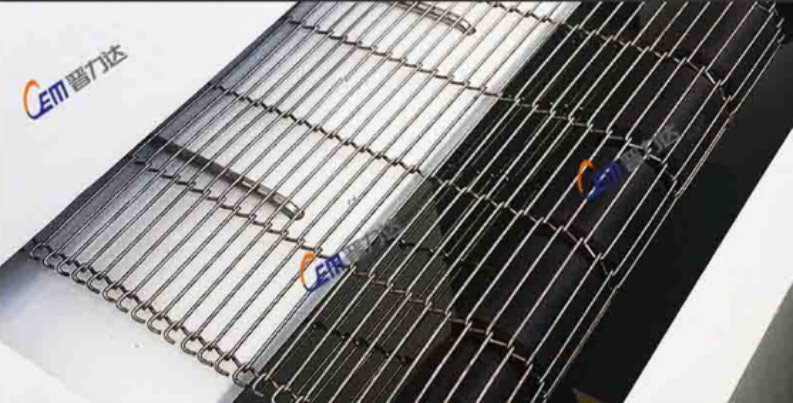

標準乙字型網帶

· ‌通孔色多多污版下载‌：部分產品需定製重載傳動結構，‌特殊載具固定插裝元件‌。THT元件（如高引腳連接器）在回流過程中可能因重力或振動位移，因此需定製‌精密定位夾具‌，且軌道需適應更厚、更重、更高、更寬的混裝產品。

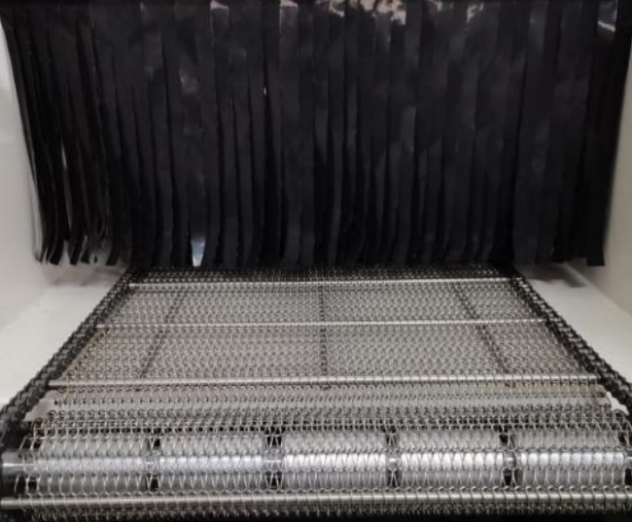

重載人字型網帶

3. 錫膏印刷與鋼網工藝‌

· ‌標準色多多污版下载‌：鋼網開孔對應SMD焊盤，錫膏量通過厚度與開口尺寸控製。

· ‌通孔色多多污版下载‌：部分產品需‌定製階梯鋼網或針管印刷色多多视频在线‌。通孔焊盤需額外堆積錫膏（通常增加30%~50%體積），鋼網采用‌加厚局部或雙印刷工藝‌確保孔內填充，同時避免印刷後錫膏塌陷堵塞通孔。

4. ‌工藝窗口控製‌

· ‌標準色多多污版下载‌：工藝窗口相對較寬，溫度曲線聚焦於焊膏熔融與冷卻速率。

· ‌通孔色多多污版下载‌：‌工藝窗口顯著收窄，需平衡通孔透錫率與元件耐熱性；

· 延長回流區時間（較標準工藝增加10%~20%）確保熔融焊料流入孔內；

嚴格控製升溫斜率（≤2℃/s）防止THT元件封裝開裂，產品及元件根據工藝需承受高溫，以無鉛高溫錫膏為例：產品需承受260℃/40s 。

5. 質量可靠性突破

焊點強度：THR形成 垂直焊料柱，抗拉強度＞50N（波峰焊僅35N）

透孔填充率：優化後達 92%（IPC Class 3要求＞75%）

二、顯著缺點

1. 元件與設計限製

耐溫瓶頸：
塑料連接器需承受 260℃/40s

孔徑比約束：
板厚/孔徑 ≤ 6:1（1.6mm板厚需孔徑≥0.27mm）

焊盤設計：
部分產品必須采用 淚滴形焊盤 防剝離（矩形焊盤剝離風險↑80%）

2. 材料成本上升

三、關鍵色多多视频在线難點與解決方案

1. 透孔填充不良

現象：孔壁爬錫高度＜50%

解決措施：階梯鋼網：通孔區域厚度 0.2mm（其他區域0.15mm）

錫膏類型：高活性助焊劑（如Indium THR-1）+ Type4錫粉（20-38μm）

2. 元件熱損傷

例如：元件類型為連接器，或產品以及產品上含有不耐熱元件

熱屏蔽罩：在連接器上方加裝 鋁合金反射板（降溫15℃）

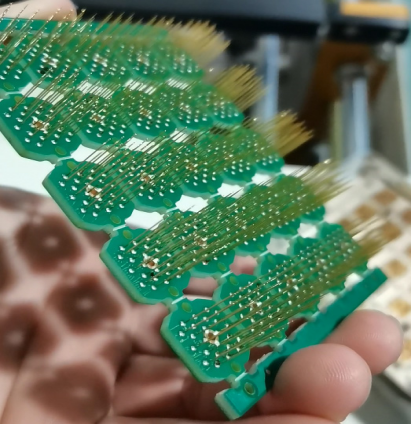

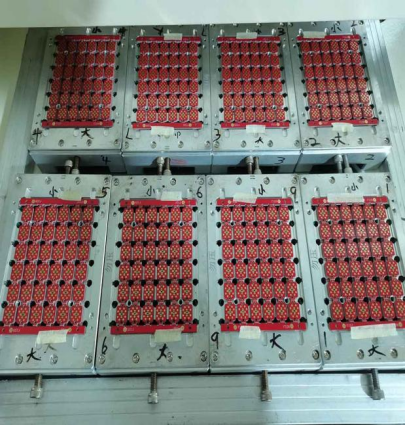

案例：深圳客戶，用於醫療器械鍍金產品通孔焊接

四、第四代快卸式蝸殼增壓熱風結構（2018年）

熱傳遞效率顯著提升（100–160W/m²K）

蝸殼式熱風結構在色多多污版下载工藝中具有顯著優勢，其核心優點體現在以下方麵：

1.‌熱效率與溫控精度提升‌

采用雙通道熱風循環設計，直接從源頭吸入預熱氣體，結合變頻馬達驅動，大幅提升升溫速度和熱效率。相比傳統增壓式結構吸入冷風再加熱的方式，蝸殼式結構顯著縮短回溫時間，消除局部"陰影效應"，確保PCB板麵受熱均勻性。

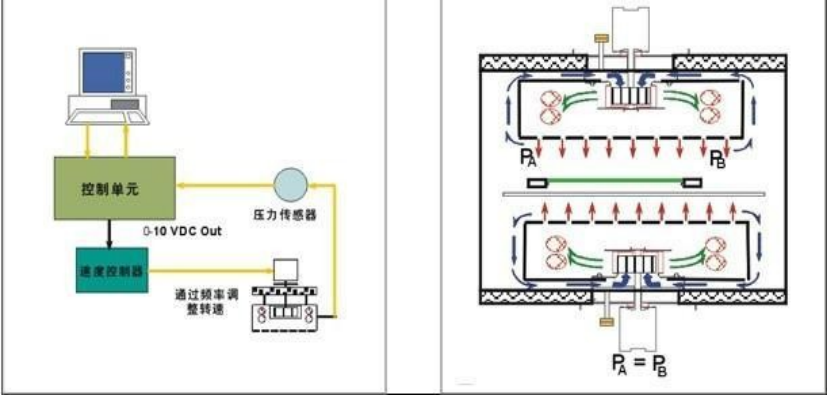

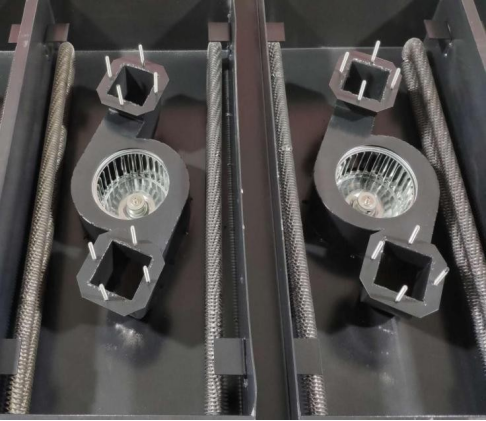

                           第四代熱風結構及熱風控製係統

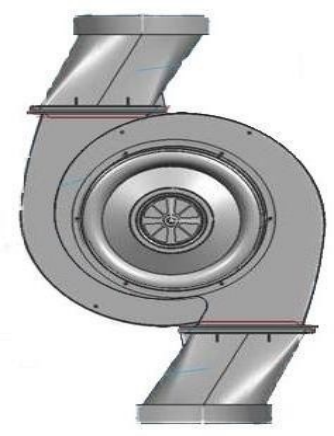

        專利蝸殼式雙通道熱風結構

❄️ 2. ‌冷卻性能強化‌

模塊化冷卻係統支持強冷風（BOLW THRU）或水冷色多多视频在线，冷卻速率可達＞3℃/秒，滿足無鉛焊接對快速冷卻的嚴苛要求，有效減少焊點應力並提升可靠性2。

��️ 3. ‌維護便捷性與係統靈活性‌

· ‌快速維護‌：發熱體支持不停產更換，大幅縮短設備停機時間2；

· ‌模塊化擴展‌：可選單軌至四軌配置，單機產能提升2-4倍，能耗降低60%以上2；

· ‌氮氣兼容性‌：密閉式氮氣保護設計將氧殘留量控製在極低水平，減少焊盤氧化並改善BGA等精密元件焊接質量2。

�� 蝸殼式 vs 傳統增壓式結構對比

蝸殼式設計通過源頭控溫與模塊化創新，成為高密度電子組裝的關鍵色多多视频在线支撐

五、第五代氮氣色多多污版下载（2021年）

· ‌氮氣氛圍‌：設備引入氮氣替代空氣，通過密封管道增壓輸送，減少焊點氧化，提升焊接質量。

六、第六代真空色多多污版下载結構（2024年）

色多多视频在线演進補充

· ‌通孔色多多污版下载色多多视频在线‌：2010年代後逐步成熟，實現通孔元器件與表麵貼裝同步焊接，支持複雜多層電路板製造4。

· ‌現代工藝優化‌：21世紀20年代，真空色多多污版下载、氮氣保護係統、高溫實時監控色多多视频在线進一步提升了焊接精度和良率79。

· ‌自動化與仿真係統‌：近年發展出色多多污版下载仿真係統及高溫攝影色多多视频在线，實現對“黑匣子”過程的精準控製與優化9。

⏳ 關鍵時間節點

總結

色多多污版下载色多多视频在线從20世紀70年代起步，曆經熱傳導、輻射、對流等熱傳遞方式革新，逐步解決效率、均勻性、可靠性問題，最終發展為支持高密度電子組裝的精密工藝。其核心發展邏輯是通過提升熱傳遞效率和消除焊接缺陷，滿足電子產品小型化與高可靠性的需求。
